Herná zostava 1432
Dvojité veže so šmýkačkami a lianáriom
Cena závisí od dopadovej plochy, prípravy podložia a dopravy. Pridajte prvok do dopytu — ozveme sa do 3 pracovných dní.
V dopyte máte 0 prvkov.
Pri výške voľného pádu 216 cm (nad 2 m) treba podľa STN EN 1176-1 sypké materiály vo vrstve min. 300 mm + 100 mm rezerva na rozhrabávanie, alebo syntetický povrch s certifikovanou kritickou výškou pádu (EN 1177) aspoň 216 cm. Bezpečnostná zóna prvku: 1206 × 1705 cm (141 m²).
- Kôra 20–80 mm · 400 mm
- Štiepka 5–30 mm · 400 mm
- Piesok 0,2–2 mm · 400 mm
- Štrk 2–8 mm · 400 mm
- EPDM / gumené dlaždice podľa certifikátu
- Materiál
- Oceľ zinkovaná a práškovo lakovaná
- Celková výška
- 841 cm
- V súlade s EN 1176-1
- Áno
- Kolekcia
- Mega
Prvky BUGLO sú navrhnuté pre verejné ihriská s vysokou frekvenciou používania. Odporúčame vizuálnu kontrolu raz za týždeň, prevádzkovú kontrolu raz za 1–3 mesiace a hlavnú ročnú kontrolu podľa EN 1176-7 — ročné kontroly a servis vám radi zabezpečíme.
Kontroly a servis ihrísk →- Typ montáže
- Montáž zabetónovaním stĺpikov
- Rozmer prvku
- 850 × 1411 cm
- Bezpečnostná zóna
- 1206 × 1705 cm (141 m²)
Montáž robíme vlastným tímom vrátane zemných prác, betónových pätiek a dopadovej plochy. Dopravu a termín montáže uvedieme v ponuke — po montáži odovzdáme protokol o zhode s normou.
Pripravujete verejné obstarávanie alebo projekt? Tento popis môžete vložiť priamo do projektových podkladov. Popis podľa výrobcu BUGLO, slovenská verzia.

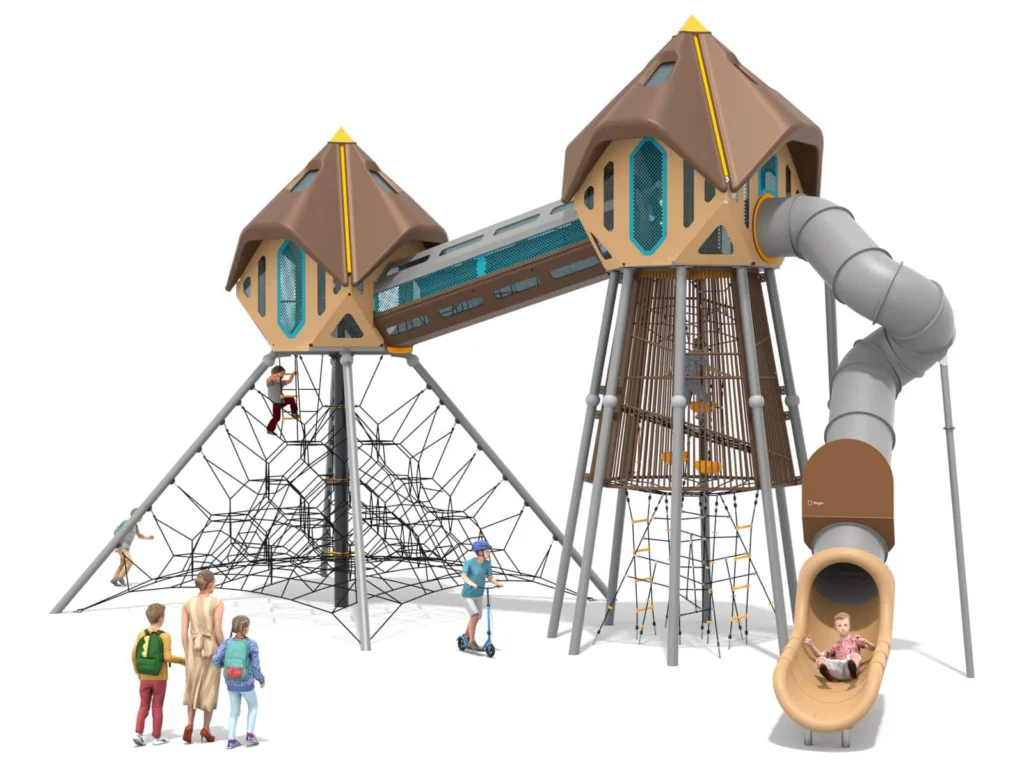

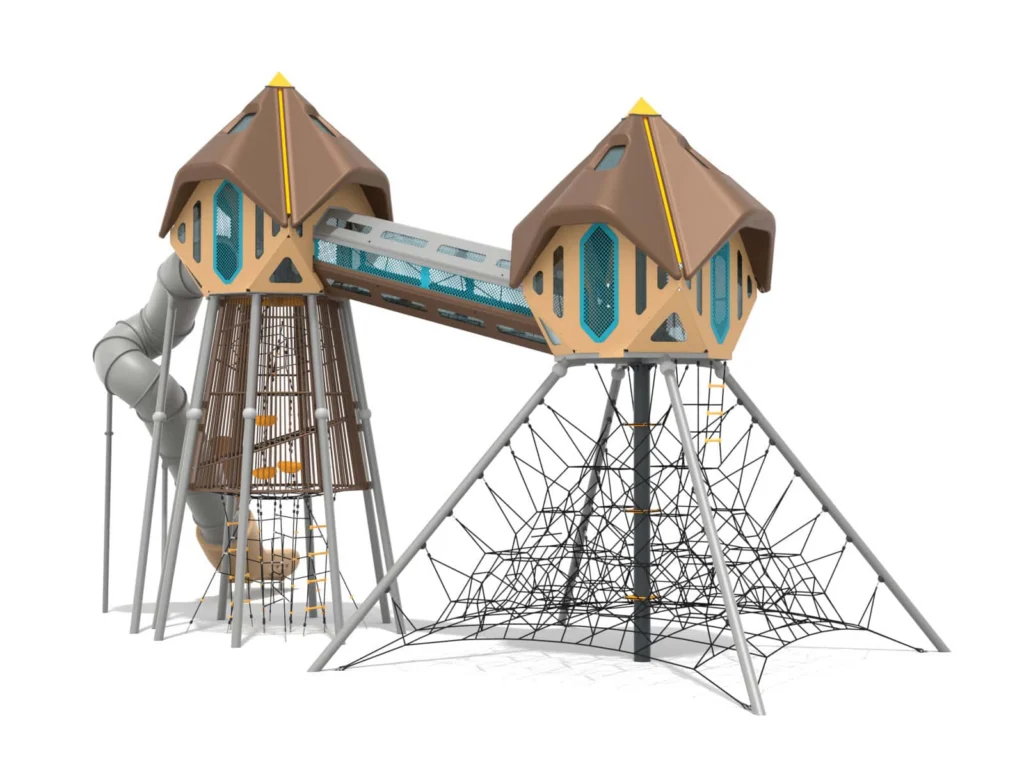

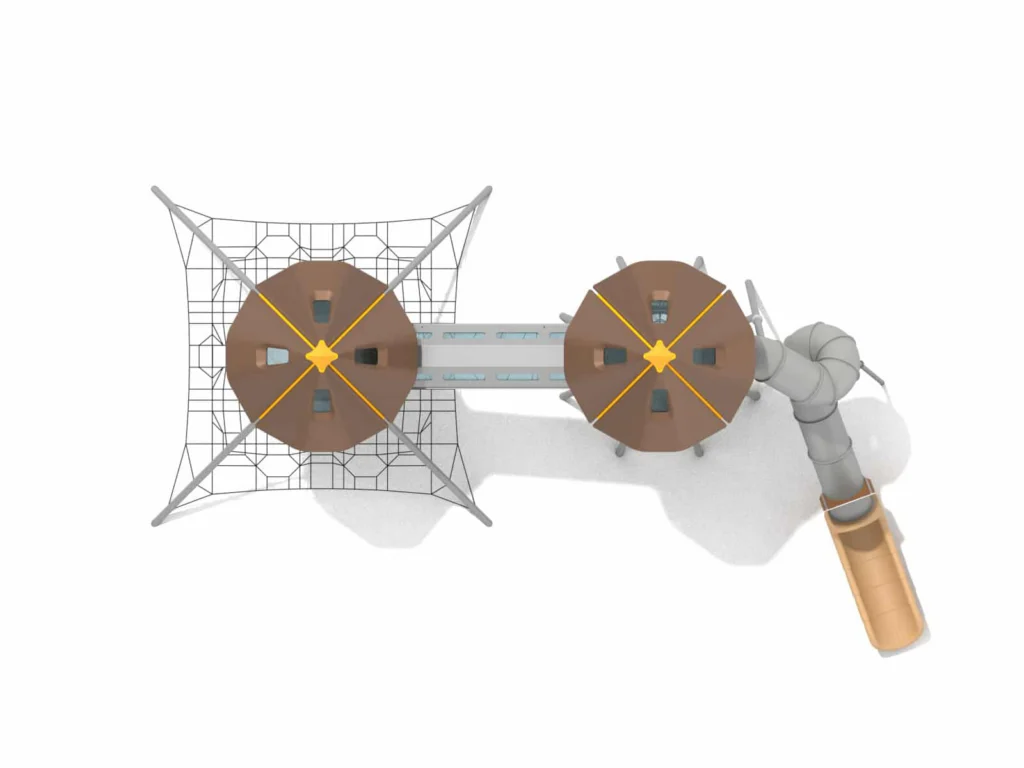

Dve vysoké veže s domčekmi, lanovým centrom a šmýkačkou
Rozmery:
Rozmery zariadenia: 850 x 1411 cm
Bezpečnostná zóna: 1206 x 1705 cm
Celková výška: 841 cm
Výška voľného pádu: 216 cm.
Materiály:
- Nosné stĺpy: rúry s minimálnym priemerom 133 x 5 mm. Čierna oceľ S235JR, očistená pieskovaním, chránená proti korózii práškovým zinkovaním a práškovým lakovaním polyesterovými farbami, odolnými voči UV, s certifikátom QUALICOAT.
- Bočné kryty: z profilov minimálne 20 x 20 x 2,0 mm a rúrok s minimálnym priemerom 33,7 x 2,9 mm, vyrobené z čiernej ocele S235JR, očistenej pieskovaním, chránené proti korózii práškovým zinkovaním a práškovým lakovaním polyesterovými farbami, odolnými voči UV, s certifikátom QUALICOAT.
- Vnútorné stĺpy domčekov: rúra s minimálnym priemerom 88,9 x 3,6 mm. Čierna oceľ S235JR, očistená pieskovaním, chránená proti korózii práškovým zinkovaním a práškovým lakovaním polyesterovými farbami, odolnými voči UV, s certifikátom QUALICOAT. V nižšom domčeku pri stĺpe sedadlo z farebného trojvrstvového polyetylénu HDPE hrúbky 15 mm.
- Strecha: vyrobená rotačným liatím z materiálu typu LDPE. Hrebeň strechy z oceľového plechu s minimálnou hrúbkou 2 mm, práškovo zinkovaný a práškovo lakovaný. Strešné svetlíky z transparentného polykarbonátu hrúbky 12 mm.
- Steny domčekov: vyrobené z plechu hrúbky 5 mm, práškovo zinkovaného a práškovo lakovaného. Okná z transparentného polykarbonátu hrúbky 12 mm alebo perforovaného plechu hrúbky 3 mm, práškovo zinkovaného a práškovo lakovaného. Rámovanie vstupných otvorov z farebného trojvrstvového polyetylénu HDPE hrúbky 15 mm.
- Podesta: vyrobená z plechov hrúbky 6 a 10 mm, práškovo zinkovaných a práškovo lakovaných, vrchná vrstva z dosky HPL hrúbky 6 mm, spodné prvky z farebného trojvrstvového polyetylénu HDPE hrúbky 15 mm.
- Tyče: vyrobené z nehrdzavejúcej ocele AISI304, rúry s minimálnym priemerom 33,7 x 2,0 mm. Namontované pomocou špeciálnych spojok vyrobených z pevných hliníkových zliatin. Hliník chránený proti korózii katódovou ochranou a práškovým lakovaním polyesterovými farbami, odolnými voči UV, s certifikátom QUALICOAT.
- Vstupná sieť: vyrobená z polypropylénového lana typu PP-multisplit s priemerom 16 mm s oceľovým jadrom. Reťaze fi 6 mm z nehrdzavejúcej ocele.
- Lanové centrum: vyrobené z polypropylénového lana typu PP-multisplit s priemerom 18 mm s oceľovým jadrom. Reťaze fi 6 mm z nehrdzavejúcej ocele.
- Schodíky tvaru hríbika: s protišmykovým povrchom. Vyrobené rotačným liatím z materiálu typu LDPE.
- Prechod tunel medzi domčekmi: z plechu hrúbky 3 mm, práškovo zinkovaného a práškovo lakovaného. Okná z transparentného polykarbonátu hrúbky 12 mm alebo perforovaného plechu hrúbky 3 mm, práškovo zinkovaného a práškovo lakovaného.
- Šmýkačka: špirálová trubková, modulárna, polyetylénová, vyrobená rotačným liatím z materiálu typu LDPE. Podporné stĺpy z rúrok s minimálnym priemerom 88,9 x 2,9 mm z čiernej ocele S235JR, práškovo zinkované a práškovo lakované.
- Spojky: systém špeciálnych spojok vyrobených z pevných hliníkových zliatin. Hliník chránený proti korózii katódovou ochranou a práškovým lakovaním polyesterovými farbami, odolnými voči UV, s certifikátom QUALICOAT.
- Všetky skrutky vystavené poveternostným podmienkam vyrobené z nehrdzavejúcej ocele.
Zariadenie obsahuje minimálne:
- 13 x nosný stĺp veže
- 2 x domček (výška podest 400 a 500 cm)
- 2 x vnútorný stĺp domčeka, z toho jeden s lavičkou
- 2 x strecha
- 1 x špirálová trubková šmýkačka (výška podesty 500 cm)
- 3 x podporný stĺp šmýkačky
- 1 x lanové centrum
- 1 x vstupná sieť (vrátane 4 x horizontálna sieť, 2 x vertikálna sieť, 4 x lanový rebrík, 3 x lano so schodíkom tvaru hríbika, 6 x lano s uzlami)
- 1 x tunel spájajúci obe veže
